Автоматическая резка стекла

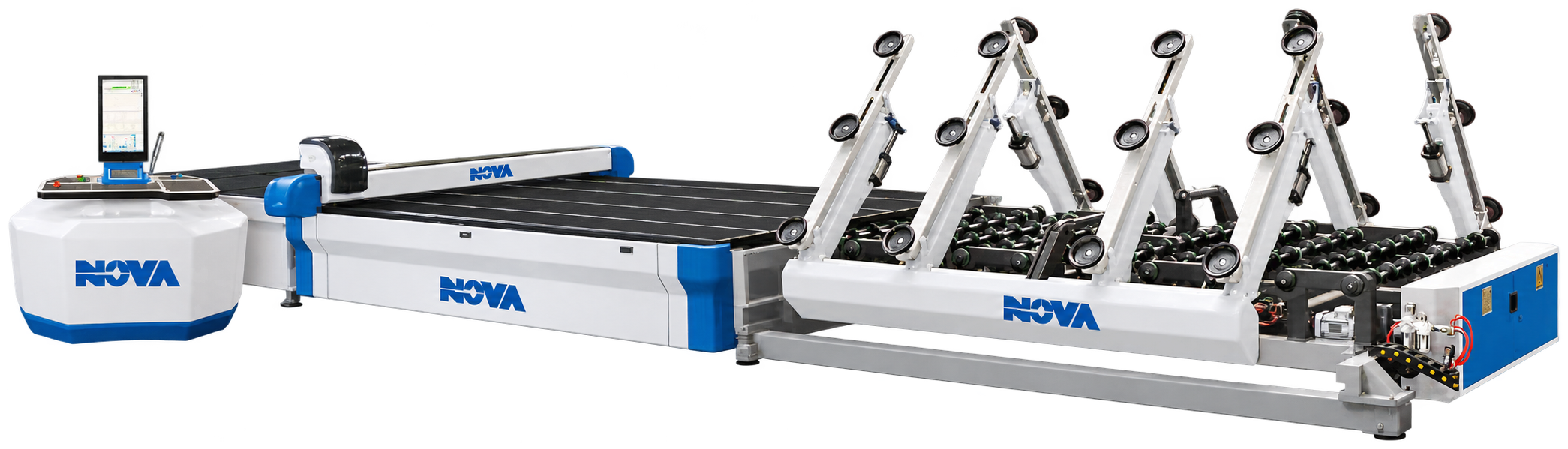

CNC-6133
Автоматическая линия резки стекла
Модели: CNC-2722 · CNC-4228 · CNC-5033 · CNC-6133
Описание
Резка строительного стекла, стекла для окон и стеклопакетов, автомобилей, бытовой техники, мебели, солнечной энергетики, кухонь и ванных, линз и художественных изделий.
Линия состоит из стола загрузки, стола резки и стола разлома. Она автоматизирует раскрой листового стекла и снижает трудозатраты. Предусмотрены автоматические загрузка, перемещение, позиционирование, оптимизация раскроя, резка и разлом. Механическая конструкция, импортная система управления и программа оптимизации повышают точность, устойчивость работы и коэффициент использования стекла.
Точное сопряжение привода, шестерни и рейки обеспечивает точность резки.
Высокая скорость, плавное движение и низкий шум.
Понятный интерфейс, стабильная работа и полный набор функций.
Резка обычного, узорчатого, матированного и художественного стекла.
Снижение трудозатрат при длительной эксплуатации.
Технические характеристики
| Электропитание | 380 В/50Гц |
|---|---|
| Макс. размер стекла | 6100×3300мм |
| Толщина стекла | 3~19мм |
| Переворот при загрузке | Одинарный / двойной переворот |
| Время рабочего цикла | ≤40 |
| Скорость резки | 0~200м/мин |
| Точность резки | ≤±0.25мм/m |
| Число планок разлома | 1+3 |
| Габариты | 20000×4300×900мм |
Исполнение: Автоматическая линия резки стекла.
Модели и характеристики
| Параметр | CNC-2722 | CNC-4228CNC-4228 · Стандартное исполнение | CNC-4228CNC-4228 · Двойной привод | CNC-5033CNC-5033 · Стандартное исполнение | CNC-5033CNC-5033 · Двойной привод | CNC-6133CNC-6133 · Стандартное исполнение | CNC-6133CNC-6133 · Двойной привод |
|---|---|---|---|---|---|---|---|
| Электропитание | 380 В/50Гц | 380 В/50Гц | — | 380 В/50Гц | — | 380 В/50Гц | — |
| Макс. размер стекла | 2700×2200мм | 4200×2800мм | 4200×2800мм | 5000×3300мм | 5000×3300мм | 6100×3300мм | 6100×3300мм |
| Толщина стекла | 2~19мм | 2~25мм | 3~19мм | 3~25мм | 3~19мм | 3~19мм | 3~19мм |
| Переворот при загрузке | Одинарный / двойной переворот | Одинарный / двойной переворот | — | Одинарный / двойной переворот | — | Одинарный / двойной переворот | — |
| Время рабочего цикла | ≤40 | ≤40 | — | ≤40 | — | ≤40 | — |
| Скорость резки | 0~200м/мин | 0~200м/мин | — | 0~200м/мин | — | 0~200м/мин | — |
| Точность резки | ≤±0.25мм/m | ≤±0.25мм/m | — | ≤±0.25мм/m | — | ≤±0.25мм/m | — |
| Число планок разлома | 1+1 | 1+2 | — | 1+2 | — | 1+3 | — |
| Габариты | 9600×2800×900мм | 14200×3800×900мм | 19700×3800×900мм | 17500×4300×900мм | 24100×4300×900мм | 20000×4300×900мм | 27000×4300×900мм |
| Питание / мощность | — | — | 380 В/50Гц 8.0кВт | — | 380 В/50Гц 8.0кВт | — | 380 В/50Гц 8.0кВт |
| Высота стола | — | — | 920 ±20мм | — | 920 ±20мм | — | 920 ±20мм |
| Тип / мощность лазера | — | — | UV 12 Вт | — | UV 12 Вт | — | UV 12 Вт |
| Время маркировки | — | — | 3 с/изделие (3C + QR-код 88 мм) | — | 3 с/изделие (3C + QR-код 88 мм) | — | 3 с/изделие (3C + QR-код 88 мм) |
| Точность маркировки | — | — | ±0.2мм | — | ±0.2мм | — | ±0.2мм |
| Скорость портала маркировки | — | — | 160м/мин | — | 160м/мин | — | 160м/мин |
